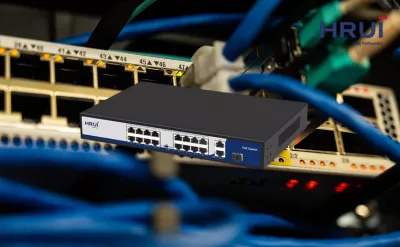

معرفی سوئیچ شبکه HR900-AF-1621GS-300

سوئیچ HR900-AF-1621GS-300 یک سوئیچ PoE استاندارد با ۱۹ پورت 10/100/1000Mbps است که از چیپ‌های شبکه پرسرعت و پایدار برای ایجاد ارتباط اترنت بدون وقفه استفاده می‌کند. این سوئیچ با پشتیبانی از استانداردهای IEEE802.3af و IEEE802.3at می‌تواند به‌صورت خودکار تجهیزات PoE مانند تلفن‌های IP، دوربین‌های مداربسته و اکسس پوینت‌ها را شناسایی و تغذیه کند.
در فروشگاه vertinacctv.com واقع در تهران، خیابان جمهوری، این سوئیچ به‌عنوان یک گزینه حرفه‌ای برای پروژه‌های نظارتی و شبکه‌های تجاری معرفی و عرضه می‌شود.

طراحی، پورت‌ها و ساختار سخت‌افزاری

این مدل دارای ۱۶ پورت PoE با سرعت 100Mbps، دو پورت آپلینک گیگابیتی RJ45 و یک پورت SFP گیگابیتی است که مجموعاً ۱۹ پورت شبکه را در اختیار کاربر قرار می‌دهد. ساختار 16×100M PoE + 2×1G RJ45 + 1×1G SFP باعث می‌شود بتوان هم‌زمان تعداد زیادی دوربین یا دستگاه PoE را به سوئیچ متصل و در عین حال ارتباط پرسرعت با هسته شبکه یا NVR برقرار کرد.
پهنای باند سوئیچ 9.2Gbps و نرخ فورواردینگ 6.84Mpps است که برای کاربردهای نظارتی و انتقال هم‌زمان چند استریم ویدئویی کاملاً مناسب محسوب می‌شود. حافظه بافر 768Kbit و جدول مک آدرس 2K نیز برای مدیریت ترافیک در شبکه‌های کوچک و متوسط بهینه‌سازی شده است.

عملکرد PoE و توان خروجی

سوئیچ HR900-AF-1621GS-300 از استانداردهای PoE IEEE802.3af (تا 15.4 وات) و IEEE802.3at (تا 30 وات) پشتیبانی می‌کند و برای اکثر دوربین‌های مداربسته و اکسس پوینت‌های حرفه‌ای مناسب است. در این سوئیچ، پورت‌های 2 تا 24 (در چینش داخلی) حداکثر تا 30 وات خروجی PoE دارند، در حالی که یک پورت خاص می‌تواند تا 60 وات خروجی ارائه دهد که برای تجهیزاتی با مصرف بالاتر کاربردی است.
بودجه کلی توان PoE این سوئیچ 290 وات است و این موضوع امکان تغذیه هم‌زمان تعداد قابل توجهی دوربین یا دستگاه PoE را فراهم می‌کند. ولتاژ خروجی PoE در محدوده 44 تا 57 ولت DC است و تغذیه اصلی دستگاه از طریق ورودی AC 100–240 ولت 50/60Hz با منبع تغذیه داخلی 52V/5.76A انجام می‌شود.

قابلیت‌های هوشمند و AI (حالت Extend و PoE Watchdog)

یکی از ویژگی‌های مهم این سوئیچ، ادغام قابلیت‌های هوشمند و AI در طراحی آن است. در حالت Extend، پورت‌های 1 تا 16 به‌صورت خودکار روی سرعت 10Mbps تنظیم می‌شوند و PoE Watchdog فعال می‌گردد تا وضعیت فعال بودن دستگاه متصل را پایش و در صورت نیاز آن را ریست کند.
فعال شدن خودکار AI Mode در حالت Extend باعث می‌شود سوئیچ بتواند پایداری لینک دستگاه‌های PoE مثل دوربین‌های مداربسته را در فواصل طولانی‌تر حفظ کرده و در صورت هنگ کردن دستگاه، با قطع و وصل تغذیه، مشکل را برطرف کند. این قابلیت برای نصاب‌های سیستم‌های نظارتی در تهران، به‌ویژه در پروژه‌های بزرگ که دسترسی به همه دوربین‌ها ساده نیست، یک مزیت جدی محسوب می‌شود.

حالت‌های کاری: VLAN، Default و Extend

سوئیچ HR900-AF-1621GS-300 سه حالت کاری مختلف را از طریق دکمه‌های تعبیه شده روی پنل ارائه می‌دهد: VLAN، Default و Extend. در حالت Default همه پورت‌ها می‌توانند با یکدیگر ارتباط داشته باشند، فاصله انتقال تا 100 متر و سرعت به‌صورت خودکار 10/100Mbps تطبیق داده می‌شود و PoE Watchdog غیرفعال است.
در حالت VLAN، پورت‌های 1 تا 16 از یکدیگر ایزوله هستند و فقط با پورت‌های 17 تا 19 ارتباط دارند که برای جلوگیری از Broadcast Storm و افزایش امنیت در شبکه‌های دوربین مداربسته بسیار مفید است. در این حالت، PoE Watchdog روی پورت‌های PoE فعال می‌شود تا پایداری دستگاه‌های متصل تضمین شود. حالت Extend نیز علاوه بر فعال‌سازی PoE Watchdog، امکان افزایش فاصله انتقال داده و تغذیه تا حدود 250 متر را با کاهش سرعت به 10Mbps فراهم می‌کند.

استانداردهای شبکه و قابلیت‌های لایه دو

این سوئیچ با مجموعه‌ای از استانداردهای شبکه از جمله IEEE802.3 (Ethernet)، IEEE802.3u (Fast Ethernet)، IEEE802.3ab (Gigabit Ethernet)، IEEE802.3x (Flow Control) و IEEE802.3z (Gigabit Ethernet Fiber Standard) سازگار است. پشتیبانی از کنترل جریان بر اساس IEEE802.3x در حالت Full Duplex و استفاده از Back Pressure در Half Duplex کمک می‌کند تا ازدحام ترافیک کاهش یافته و فریم‌ها با اطمینان بیشتری منتقل شوند.
روش سوییچینگ در این دستگاه Store and Forward است، یعنی فریم‌ها به‌صورت کامل دریافت، بررسی و سپس ارسال می‌شوند که برای شبکه‌های حساس به خطا مانند سیستم‌های نظارتی و انتقال ویدئو بسیار مناسب است.

طراحی فیزیکی، ابعاد و شرایط محیطی

ابعاد خود دستگاه 320×207×45 میلی‌متر است و وزن خالص آن حدود 1.61 کیلوگرم می‌باشد که برای نصب روی میز یا داخل رک‌های کوچک سوئیچ بسیار مناسب است. ابعاد بسته‌بندی 370×290×85 میلی‌متر و وزن ناخالص حدود 2.14 کیلوگرم اعلام شده است و هر کارتن حاوی 5 دستگاه با وزن کل تقریباً 11.7 کیلوگرم است.
این سوئیچ بدون فن طراحی شده است که به کاهش نویز صوتی و افزایش طول عمر در محیط‌های حساس کمک می‌کند. محدوده دمای کاری بین 0 تا 40 درجه سانتی‌گراد و دمای ذخیره‌سازی بین منفی 40 تا 70 درجه سانتی‌گراد است و رطوبت کاری بین 10 تا 90 درصد بدون میعان تعریف شده است.

محافظت در برابر صاعقه و ESD

سوئیچ HR900-AF-1621GS-300 از حفاظت‌های سطح صنعتی در برابر نویز و صاعقه برخوردار است. در بخش پورت‌ها، محافظ Surge به صورت مد مشترک تا 4kV و مد تفاضلی تا 2kV طراحی شده تا از آسیب‌دیدن مدارها در اثر نوسانات شدید یا تخلیه‌های الکتریکی جلوگیری شود.
در بخش ESD نیز سطح حفاظت کلاس B در نظر گرفته شده است؛ تخلیه الکتروستاتیک از طریق هوا تا 8kV و در حالت تماس تا 6kV قابل تحمل است که برای محیط‌های صنعتی و ساختمانی بسیار مهم است.

سیستم نشانگرهای LED و مانیتورینگ وضعیت

در پنل جلویی سوئیچ مجموعه‌ای کامل از LEDها برای مانیتورینگ وضعیت تغذیه، حالت کاری و پورت‌ها تعبیه شده است. LED سبز PWR وضعیت تغذیه را نشان می‌دهد، به‌طوری‌که روشن بودن آن به معنای روشن بودن دستگاه و خاموشی آن به‌معنای عدم تأمین برق است.
LED مربوط به Mode سه وضعیت مختلف دارد: روشن بودن برای حالت VLAN، چشمک‌زن بودن برای حالت Extend و خاموش بودن برای حالت Default که امکان تشخیص سریع وضعیت کاری سوئیچ را فراهم می‌کند. برای پورت‌های 1 تا 16، LED سبز وضعیت لینک 10/100M و انتقال داده را نمایش می‌دهد و LEDهای 17 تا 19 وضعیت لینک 10/100/1000Mbps را نشان می‌دهند. LED زرد PoE برای هر پورت، وضعیت تغذیه PoE را مشخص می‌کند و نشانگر PoE Max نیز سطح استفاده از توان PoE را با سه وضعیت زیر 90 درصد، بین 90 تا 95 درصد و بالای 95 درصد نشان می‌دهد.

محتویات بسته و نصب

در بسته‌بندی HR900-AF-1621GS-300 یک دستگاه سوئیچ، یک کابل برق، دفترچه راهنما و کارت تأیید کیفیت قرار داده شده است. این سوئیچ برای نصب رومیزی طراحی شده اما با توجه به ابعاد و فرم‌فاکتور می‌تواند در رک‌های کوچک یا با استفاده از تجهیزات جانبی مناسب در باکس‌های پروژه‌ای نیز استفاده شود.
نصاب‌ها در تهران، مخصوصاً در محدوده خیابان جمهوری که مرکز تجهیزات شبکه و دوربین مداربسته است، می‌توانند این سوئیچ را به‌سادگی در پروژه‌های مختلف از جمله ساختمان‌های اداری، فروشگاه‌ها، هتل‌ها و مجتمع‌های مسکونی پیاده‌سازی کنند.

جدول مشخصات فنی سوئیچ HR900-AF-1621GS-300

کاربردها و سناریوهای استفاده

HR900-AF-1621GS-300 برای پروژه‌هایی که نیاز به تغذیه تعداد زیادی دوربین مداربسته IP، تلفن IP و اکسس پوینت در یک مکان دارند، گزینه‌ای ایده‌آل است. این سوئیچ می‌تواند در محیط‌هایی مانند شهرک‌های صنعتی، سازمان‌های دولتی، هتل‌ها، مدارس، پروژه‌های حمل‌ونقل هوشمند و شبکه‌های نظارتی شهری استفاده شود.
ترکیب 16 پورت PoE با دو پورت آپلینک گیگابیتی و یک پورت SFP این امکان را می‌دهد که سوئیچ هم در لبه شبکه و هم به‌عنوان سوئیچ توزیعی در سناریوهای گسترده به کار گرفته شود. در تهران، خیابان جمهوری، فروشگاه vertinacctv.com این سوئیچ را به‌عنوان یک راهکار اقتصادی و در عین حال حرفه‌ای برای پروژه‌های دوربین مداربسته IP معرفی می‌کند.

سوالات متداول درباره سوئیچ HR900-AF-1621GS-300

۱. این سوئیچ برای چند دوربین مداربسته PoE مناسب است؟
با توجه به 16 پورت PoE و بودجه توان 290 وات، در عمل می‌توان تا 16 دوربین PoE را بسته به مصرف هر دوربین به‌صورت هم‌زمان تغذیه کرد.

۲. حداکثر فاصله انتقال در حالت Extend چقدر است؟
در حالت Extend، پورت‌های 1 تا 16 روی سرعت 10Mbps تنظیم شده و امکان انتقال داده و تغذیه PoE تا حدود 250 متر روی کابل مسی فراهم می‌شود.

۳. آیا این سوئیچ برای محیط‌های نویزی و صنعتی مناسب است؟
بله، وجود حفاظت Surge تا 4kV و ESD تا 8kV هوا و 6kV تماس، آن را برای محیط‌های صنعتی و فضاهای خارجی با ریسک صاعقه مناسب می‌کند.

۴. آیا می‌توان از این سوئیچ برای backbone شبکه استفاده کرد؟
با داشتن دو پورت گیگابیت RJ45 و یک پورت SFP گیگابیت، می‌توان آن را به‌عنوان سوئیچ دسترسی متصل به سوئیچ هسته یا توزیع در شبکه‌های کوچک و متوسط استفاده کرد.

۵. آیا HR900-AF-1621GS-300 صدای فن دارد؟
خیر، این سوئیچ بدون فن طراحی شده و برای محیط‌های اداری و اتاق‌های ساکت که نویز مهم است، گزینه‌ای بسیار مناسب است.

۶. از کجا می‌توان این سوئیچ را در تهران تهیه کرد؟
کاربران تهرانی می‌توانند برای مشاوره و خرید سوئیچ HR900-AF-1621GS-300 به فروشگاه vertinacctv.com در تهران، خیابان جمهوری مراجعه کرده یا سفارش خود را به‌صورت آنلاین ثبت کنند.

نتیجه‌گیری

سوئیچ شبکه HR900-AF-1621GS-300 یک سوئیچ PoE هوشمند با 19 پورت است که ترکیب مناسبی از پورت‌های PoE، آپلینک گیگابیت و SFP را در کنار بودجه توان 290 وات، قابلیت‌های AI، حالت Extend و حفاظت‌های پیشرفته ارائه می‌دهد. این دستگاه برای شبکه‌های نظارتی مبتنی بر IP، زیرساخت تلفن IP، شبکه‌های بی‌سیم سازمانی و پروژه‌های شهری گزینه‌ای پایدار و اقتصادی به‌شمار می‌آید.
اگر در تهران و به‌خصوص در محدوده خیابان جمهوری به‌دنبال یک سوئیچ PoE حرفه‌ای برای دوربین‌های مداربسته و تجهیزات شبکه هستی، HR900-AF-1621GS-300 می‌تواند یکی از بهترین انتخاب‌ها باشد و در فروشگاه vertinacctv.com امکان دریافت مشاوره تخصصی و خرید آن فراهم است.
